CQ磁力驅動泵簡介
CQ磁力驅動泵是一種新型的泵，它利用永磁聯軸器的工作原理以非接觸方式傳遞扭矩。CQ磁力驅動泵采用新技術，吸收了日本和海外的臥式磁力泵生產的高水平，新材料，新工藝。它成功地解決了目前容易損壞家用磁力泵的絕緣套，葉輪和其他零件的技術問題，使其性能更加。CQ磁力驅動泵已經通過了用戶單元的長期生產和連續運行測試，越來越多的用戶對選擇安 全，可靠的泵類型充滿信心。我們將繼續為用戶提供更較好質量的服務。CQ磁力驅動泵的工作原理是將永磁聯軸器應用于離心泵的新產品，具有設計合理，技術先進，全密封，無泄漏，耐腐蝕等特點，并具有國外同類產品的性能。
CQ磁力驅動泵主要特點
CQ型磁力驅動泵用靜態密封代替了動態密封，從而使泵的流通部分完全密封，從而完全消除了在其他泵上運行，排出和滴落機械密封的必然性。磁力驅動泵使用耐腐蝕的高強度工程塑料，硬玉陶瓷，不銹鋼等作為制造材料，因此具有好的耐腐蝕性，可以保護輸送介質免受污染。
磁力驅動泵主要功能
CQ型磁力驅動泵安裝方法及使用如下展示：
1、水平安裝而不是垂直安裝磁力驅動泵，并確保塑料泵體不承受管道的重量。對于特殊的垂直安裝，電機朝上。
2、如果吸入液位高于泵的軸線，則在啟動之前打開吸入管閥。如果吸入液位低于泵軸吸入線，請?jiān)诠艿郎习惭b底閥。
3、使用前應檢查泵。電動機的風扇葉片須靈活旋轉，而不會堵塞或發出噪音，并且所有緊固件都須擰緊。
4、確保電動機的旋轉方向與磁力驅動泵的轉向標記相匹配。
5、起動電動機后，慢慢打開排放閥。泵正常運行后，將排放閥調節到所需的開度。
6、在泵停止工作之前，須先關閉排放閥，然后再關閉吸入管閥。
CQ型磁力驅動泵使用注意事項：
1、磁力驅動泵軸承的冷卻和潤滑取決于輸送介質，因此禁止空轉運行，避免了因重啟而引起的問題。工作期間停電后空載運行
2、如果輸送介質中包含固體顆粒，則應在泵入口處添加一個過濾器。如果它包含鐵磁性顆粒，則需要添加一個磁性過濾器。
3、使用泵時，請確保環境溫度不超過40°C，并且電動機的溫升不超過75°C。
4、待運輸?shù)慕橘|(zhì)及其溫度須在泵材料的公差范圍內。工程塑料泵的工作溫度為u003c60℃，金屬泵的工作溫度為u003c100℃，輔助吸入壓力為0.2MPa或更低，大工作壓力為1.6MPa，且密度低于此值。它是一種液體，粒徑為1600^kg/m3、粒徑為30X10-6㎡/S或更小，不含硬質顆粒和纖維。
5、使用后應立即清洗易于沉淀和結晶的運輸液體，并排出泵中積聚的液體。
6、磁力驅動泵運行500小時后，應拆下軸承和端面可動環，并檢查是否磨損。如果軸承和軸套之間的間隙超過0.5-1mm，則葉輪將軸向移動1.5-2mm，以更換軸承和軸移動環。
CQ磁力驅動泵材料耐腐蝕性能（供參考）
介質名稱 | 濃度 % | 聚丙烯 | 濃度 % | ABS | ||
% | 25℃ | 50℃ | % | 20℃ | 60℃ | |
硫 酸 | 60 | √ | √ | × | ||
硝 酸 | 25 | √ | √ | O | ||
鹽 酸 | <36 | √ | √ | √ | ||
氟氟酸 | 35 | √ | √ | × | ||
醋酸 | <80 | √ | √ | O | ||
氫氧化鈉 | 100 | √ | √ | √ | ||
重鉻酸鉀 | 25 | √ | √ | √ | ||
溴水 | √ | O | × | |||
乙醇 | √ | √ | √ | |||
丙酮 | × | O | ||||
四氯乙烷 | O | O | × | |||
氟利昂22 | √ | O | O | |||
漂白液 | CL13% | √ | O | O | ||
電鍍液 | √ | O | × | |||
照相液 | √ | √ | √ | |||
介質名稱 | 濃度 | 不銹鋼 | 濃度 | 陶瓷 | ||
% | 25℃ | 50℃ | % | 25℃ | 80℃ | |
硫酸 | ＜5 | √ | X | V | V | |
硝酸 | 7070 | V | √ | V | V | |
鹽酸 | X | V | V | |||
氟氟酸 | X | 0~100 | X | |||
醋酸 | <20 | √ | √ | V | V | |
氫氧化鈉 | 70 | √ | √ | 0 | X | |
重鉻酸鉀 | 40~60 | V | V | 10~20 | V | V |
溴水 | 0 | V | V | |||
乙醇 | V | √ | V | V | ||
丙酮 | V | V | V | |||
四氯乙烷 | 50 | V | V | V | V | |
氟利昂22 | V | V | V | |||
漂白液 | C112% | X | V | V | ||
電鍍液 | V | V | ||||
照相液 | V | V | V | |||
符號說明：V -優良； V -良好； O-可用.但腐蝕明顯； X -腐蝕嚴重，不適用。
選購產品之前了解更多的知識：
CQ磁力驅動泵性能參數
型號 | 口徑 | 流量 | 揚程 | 汽蝕余量 (m) (NPSH)r | 功率 | 轉速 | 電壓 | |
進口 | 出口 | （m3/h） | (m) | (kW) | (r/min) | (V) | ||
14CQ-5 | 14 | 10 | 1.2 | 5 | 6 | 0.12 | 2900 | 220/380 |
16CQ-8 | 16 | 12 | 1.8 | 8 | 6 | 0.18 | 2900 | 220/380 |
20CQ-12 | 20 | 12 | 3 | 12 | 6 | 0.37 | 2900 | 220/380 |
25CQ-I5 | 25 | 20 | 5.4 | 15 | 6 | 1.1 | 2900 | 380 |
32CQ-15 | 32 | 25 | 6.6 | 15 | 6 | 1.1 | 2900 | 380 |
32CQ-25 | 32 | 25 | 6.6 | 25 | 5.5 | 1.1 | 2900 | 380 |
40CQ-20 | 40 | 32 | 10.8 | 20 | 4 | 2.2 | 2900 | 380 |
40CQ-32 | 40 | 32 | 12 | 32 | 4 | 4 | 2900 | 380 |
50CQ-25 | 50 | 40 | 14.4 | 25 | 4 | 4 | 2900 | 380 |
50CQ-40 | 50 | 40 | 13.2 | 40 | 4 | 4 | 2900 | 380 |
50CQ-50 | 50 | 32 | 7.8 | 50 | 4 | 5.5 | 2900 | 380 |
65CQ-25 | 65 | 50 | 16.8 | 25 | 4 | 5.5 | 2900 | 380 |
65CQ-35 | 65 | 50 | 27 | 35 | 4 | 7.5 | 2900 | 380 |
65CQ-50 | 65 | 40 | 27 | 50 | 4 | 11 | 2900 | 380 |
80CQ-35 | 80 | 65 | 50 | 35 | 4 | 11 | 2900 | 380 |
80CQ-50 | 80 | 50 | 50 | 50 | 4 | 15 | 2900 | 380 |
100CQ-32 | 100 | 80 | 90 | 32 | 4 | 18.5 | 2900 | 380 |
100CQ-50 | 100 | 65 | 80 | 50 | 4 | 22 | 2900 | 380 |
125CQ-32 | 125 | 100 | 115 | 32 | 4 | 22 | 2900 | 380 |
150CQ-25 | 150 | 125 | 160 | 25 | 4 | 22 | 2900 | 380 |
CQ磁力驅動泵適用范圍
CQ型磁力驅動離心泵結 構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送 酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此臥式磁力泵則更為理想。

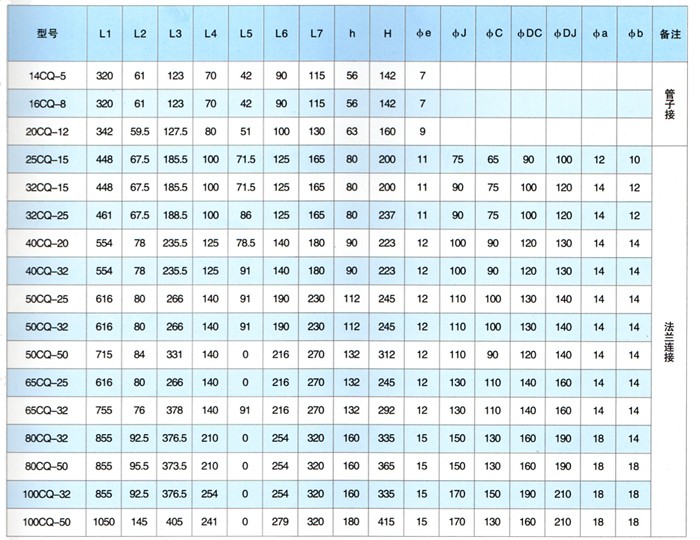

CQ磁力驅動泵安裝尺寸圖
