臥式離心泵的結構與調整
發布人：隔膜泵廠家 發布日期：2023-03-28 點擊率： 本文關鍵詞：臥式離心泵臥式離心泵的結構與調整
臥式離心泵的工作原理為：當泵葉輪被電動機帶動旋轉時，充滿于葉片之間的介質隨同葉輪一起轉動，在臥式離心泵作用下，介質從葉片間的橫道甩出，而介質外流導致葉輪入口處形成真空，介質在大氣壓作用下被自動吸進葉輪補充。由于離心泵不停地工作，將介質吸進壓出，便形成了連續流動，不停地將介質輸送出去。

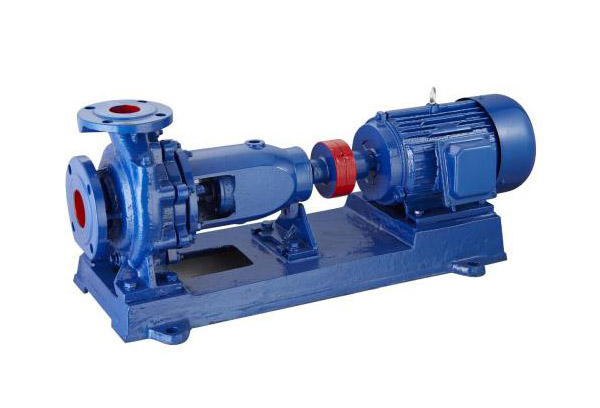

臥式離心泵的結構
泵頭部分
(1)泵頭部分包括葉輪、蝸殼、后蓋板、尾蓋、襯板和軸封裝置。
(2)葉輪采用抗磨耐腐的高鉻合金制作。葉輪排氣孔的設計，可排除機械密封室中的內含氣體，防止機械密封干摩擦進而燒毀機械密封。葉輪與軸采用螺紋連接。
(3)泵殼(蝸殼)為單層殼體結構，采用抗磨耐腐的高鉻合金制作。
(4)后護板采用抗磨耐腐的高鉻合金制作。單端面機械密封后護板設計成錐形口以便于漿液及時從機械密封室中排出，防止泵停車后長時間不用，漿液附著在機械密封上損壞機械密封。
(5)DT系列脫硫泵的軸封采用機械密封。機械密封具有無泄漏、壽命長、消耗功率少、泵可靠性高等特點。脫硫泵選用的機械密封摩擦副材料為SiC。
2.托架部分
托架部分采用稀油潤滑式托架，主要由托架體、托架蓋、軸、軸承箱、軸承、軸承壓蓋、擋套、螺母、油封、擋水盤等零件組成。
